系列液压螺母 PG11

通过高压液压实现轴向螺栓拉伸

降低成本 - 功能强大 - 可重复使用
对于大型螺栓,使用SCHAAF HM系列液压螺母紧固, 能取得更好的紧固效果,而且使用起来也很方便。与液压螺栓拉伸器比较,液压螺母能更快地被安装和拆卸,对于一些经常需要被拧松,并进行例行检查的关键螺栓, 这一特性尤其显得方便。

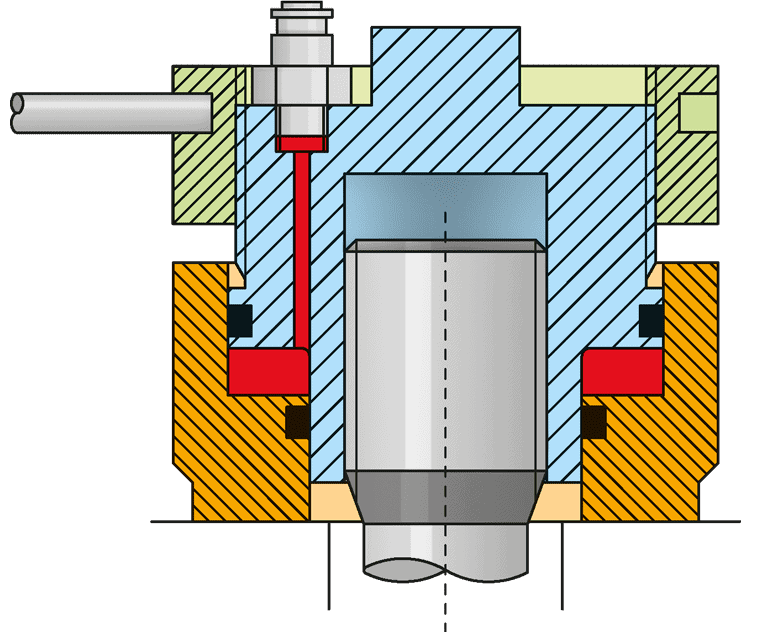

SCHAAF PG11系列液压螺母的外径比PG10系列小,高度比PG10系列高。主要用于螺纹伸出长度较长的螺栓。它能产生更大的轴向拉伸载。其主要的特点是:轴向拉伸载荷由拉伸头产生。拉伸后,用锁紧环 (lock ring)锁紧液压螺母,轴向拉伸载荷依靠锁紧环得以保留在螺栓内。

优点

由于液压螺栓拉伸器和液压螺母轴向拉伸的特点,使真正的同步拉伸成得以实现。同步拉伸有以下明显的
优点: 每个螺栓受力均匀,预紧效果完全一致,消除零件的不同间隙,加强紧固程度和法兰的密封性能。

力矩扳手(液压、电动、气动、力矩倍增器)工作时,会在工件表面转动以拧紧或拧松螺栓,这时会摩擦 工件的表面而令工件磨损。力矩扳手的反力支撑臂对工件造成的损伤会更大。例如液压扳手,其支撑臂可 对工件施加最大达数十吨的力,对工件的破坏力可想而知。与此相对比,SCHAAF SSV 和 HM 只会产生纯粹的轴向拉伸动作, 工作时不会在工件表面运动,避免 了摩擦的产生,从而不会损伤工件。

即使是经历十数年的使用,SCHAAF SSV 和 HM 都能很容易地进行拆卸及重复使用,便于设备日后的
检修与维护。

SCHAAF 液压螺栓拉伸器通用性十分强。同一个螺栓拉伸器,通过更换不同规格的拉伸头,可适用于多
个不同尺寸螺栓的拉伸,节省了成本。

SSV 和 HM 可以大幅度节省施工时间。在需要用更高的预紧力去紧固多个大型或超大型螺栓
时,SCHAAF SSV 或 HM 可节约高达 99%的施工时间 !为了使操作SCHAAF 螺栓拉伸器和液压螺母时更加省力方便,我们特别设计了众多形式的辅助工具,配 合这些辅助工具,当使用大尺寸螺栓拉伸器或液压螺母时,尤其显得轻松方便。

主要性能 HM PG11

  • 外径小于 PG 10
  • 适用于凹进分段式螺纹的螺栓
  • 行程比PG9和PG10大
  • 外径小,出力大
  • 稳固的活塞导向衬套
  • 预紧力不需要油缸压力维持

More Hydraulic Nuts 更多规格的液压螺母

SCHAAF PG9系列液压螺母高度较短,结构紧凑,适合空间狭小的场合使用。其主要的特点是:拉伸后,液压油被密封于油缸内,依靠油缸内的液压油本身产生的压力保持螺母的锁紧状态,需要与垫片配合使用。

SCHAAF PG10系列液压螺母能产生更大的轴向拉伸载。其主要的特点是:轴向拉伸载荷由拉伸头产生。拉伸后,用锁紧环 (lock ring)锁紧液压螺母,轴向拉伸载荷依靠锁紧环得以保留在螺栓内。这一点与PG9系列不同(PG9 依靠密封的液压油保持轴向拉伸载荷)。

SCHAAF PG11系列液压螺母的外径比PG10系列小,高度比PG10系列高。主要用于螺纹伸出长度较长的螺栓。它能产生更大的轴向拉伸载。其主要的特点是:轴向拉伸载荷由拉伸头产生。拉伸后,用锁紧环 (lock ring)锁紧液压螺母,轴向拉伸载荷依靠锁紧环得以保留在螺栓内。

SCHAAF PG12系列液压螺母的外径比PG11系列小,高度比PG10系列高。主要用于螺纹伸出长度较短的螺栓。它能产生更大的轴向拉伸载荷。其主要的特点是:轴向拉伸载荷由拉伸头产生。拉伸后,用锁紧环 (lock ring)锁紧液压螺母,轴向拉伸载荷依靠锁紧环得以保留在螺栓内。

SCHAAF PG13 系列液压螺母,由超轻材料制成,环形或弧形分段式设计。主要用于法兰螺栓的同步拉伸和紧固。

HM Speziallösungen

特殊规格的螺栓拉伸器

除了生产标准的螺栓拉伸器外,SCHAAF还能根据不同的应用,度身为客户设计及定制特殊规格的螺栓拉伸器。多 年来, 应用轴向拉伸的技术,SCHAAF 已经为遍布全球的客户定制了众多特殊规格的产品。如您有此需求,欢迎与我们联系。.

应用领域

螺栓拉伸器和液压螺母的应用范围极广。我们已经为大量用户提供了大量的特 殊解决方案和设计,因而不可能将这些特殊设计的螺栓拉伸器和液压螺母都归 入到一个具体的产品组中。例如:预紧力既可以通过螺纹也可通过卡口传递。 如有特殊的应用需求,请联系我们。

质量

质量保证

所有液压螺栓拉伸器和液压螺母都经过材质、 尺寸精度、性能和抗负载检测。所有的生产流
程均遵从持续质量保证措施的严格监控,出厂 时随带详细的技术文档。

服务

服务

SSV 和 HM 交货时提供坚固包装,马上能投入使用。SCHAAF SSV 和 HM 坚固耐用、性能可
靠、使用方便,其设计及制造工艺均体现了 SCHAAF在该领域的先进技术水平。我们经验 丰富的工程师很乐意提供现场的培训服务。

相关配件

专为苛刻工况环境而特别设计的工业级超高压手动液压泵,压力高达4000 bar,单级设计,可轻松面对最具挑战性的应用

最佳匹配超高压工具的液压动力单元

功能匹配的超高压附件
