ExpaTen
El perno ideal para conexiónes
Sin juego – Potente – Reutilizable
El principio de diseño líder de SCHAAF ExpaTen lleva el diseño de tornillo de embrague hidráulico a un nuevo nivel. ExpaTen ofrece la máxima seguridad del producto, confiabilidad y rendimiento general. Todas las demás conexiones de pernos de embrague en el mercado tienen problemas, ya sea por fallas en la rosca estructural, el mecanismo de alargamiento/extracción del perno o fallas en el proceso de inyección de aceite durante el desmontaje. La tecnología patentada de SCHAAF ofrece una garantía de por vida, incluso para múltiples procesos completos de instalación y extracción.

Expa = Expansión = 100% de bloqueo positivo en agujero de la brida Ten = Tensión = conexión de la articulación por fricción

Conexión de presión
para presionar hacia fuera el Perno Cónico.

Perno cónico de acero templado de alta resistencia
para absorber fuerzas de corte radiales y una alta fuerza axial de tensión previa.

Perno tensor SCHAAF (SSV)
hasta 4000 bar de presión hidráulica.

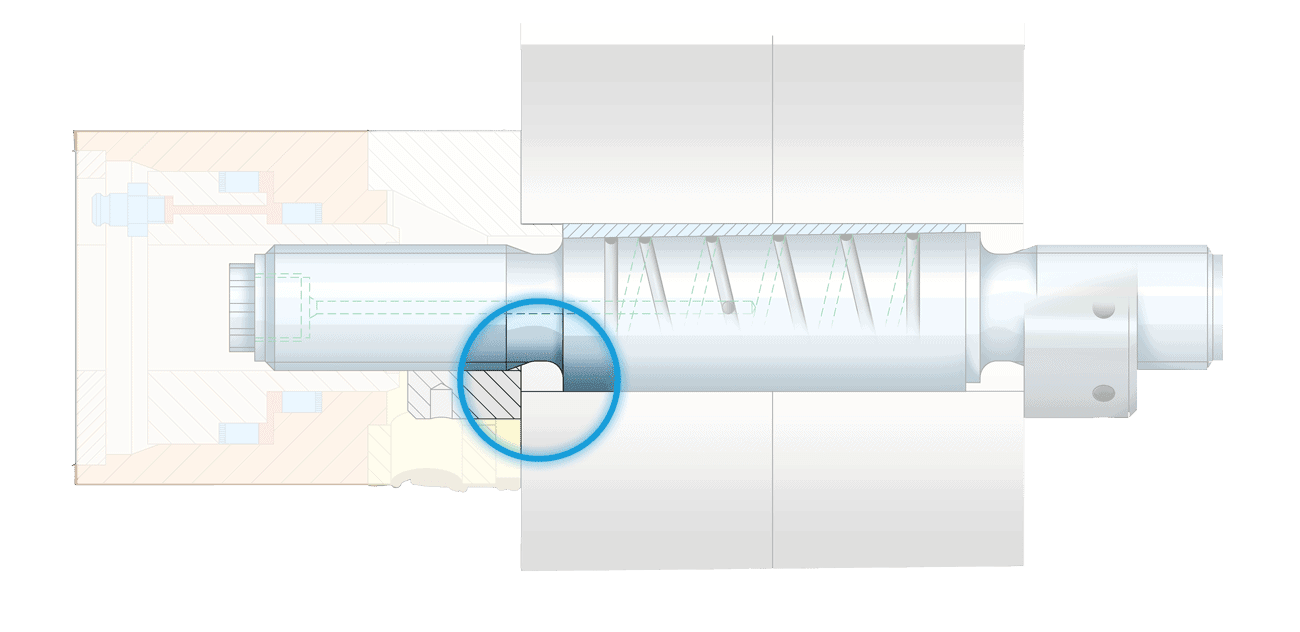

Anillo de posicionamiento para mantener la Manga Cónica
en su posición mientras el Perno Cónico tira hacia la manga cónica. Esto resulta en la expansión (Expa) de la manga y produce un ajuste a presión en el agujero.

Garantizado incluso
después de años de uso. Una y otra vez.

que se estrechan para permitir una fácil extracción, incluso después de años de uso

Manga cónica
de alta resistencia y acero dúctil para máxima resistencia al corte.

Dos tuercas redondas y Perno Cónico
con material extra fuerte para una resistencia máxima a la fatiga.
Ventajas
Expansión y pretensión resultan en las siguientes
ventajas en comparación con los pernos convencionales:
- 100% de bloqueo positivo y una conexión de fricción durante todo el tiempo después del montaje, sin deslizarse entre las bridas
- Instalación sencilla y rápida, ExpaTen con posibilidad de extracción incluso después de años de uso – casi ilimitadamente
- Reutilizable después de extraído, una y otra vez – no se requieren pernos de repuesto
- Conexión a torsión y flexión rígida incluso con cambios repentinos en la velocidad de rotación, torque, dirección de giro o dirección de la carga
- No mas atascamientos o pernos de gran tamaño
- Alta transmisión de torque, completamente libre de juego
- Reducción de las dimensiones de la brida, posible gracias a un menor número de tornillos
- Torque máximo y transmisión de la fuerza de corte con espacio mínimo
- La tolerancia del ensamblaje es de 0,05 a 0,2% del diámetro del agujero
- El simple mecanizado de los orificios de la brida es suficiente
- Pernos estándar adicionales se pueden ajustar con el mismo Perno Tensor
- Certificación por todas las empresas de aprobación conocidas
- Procedimientos de prueba, inspección y certificación individuales posibles a pedido
Resumen ExpaTen

Versiones
La versión estándar de SCHAAF ExpaTen comprende los siguientes componentes:
- Perno cónico y manga cónica de alta resistencia de acero templado de alta resistencia que ofrece una máxima fuerza de corte y capacidad de carga axial
- Dos ultra-resistentes Tuercas Redondas
- Rosca fina para una máxima resistencia a la fatiga
- Agujero de conexión de presión y ranuras de distribución de presión con forma cónica para facilitar la extracción del Perno Cónico
- Tapas protectoras en varios diseños y materiales.




Areas de Aplicación
SCHAAF ExpaTen es la solución ideal para todos aquellos agujeros de brida que no pueden ser alineados ya que se presenta una diferencia de diámetro en el agujero. Se consigue un cierre al 100 %, por ejemplo en ejes de accionamiento de botes, plantas de poder, trituradoras, molinos y turbinas de aire.

Sello de calidad
En todos los Pernos ExpaTen se comprueba la calidad de los materiales, dimensiones, exactitud, funcionamiento correcto y carga de resistencia. Durante la ejecución de una orden estos son sometidos a continuas medidas de control de calidad y se entregan junto a la documentación técnica detallada.

Servicios
Los pernos ExpaTen, por supuesto, son entregados con embalaje, listos para su instalación y uso.
Los pernos SCHAAF ExpaTen son fáciles de usar, fiables y fabricados de acuerdo con el más alto nivel de conocimientos técnicos. Nuestro altamente motivado personal estará encantado de entrenar a su personal, en nuestras instalaciones o en las suyas si así lo prefiere, en el montaje y desmontaje de los pernos.
Equipo compatible adicional
Bomba de palanca manual completamente ensamblada y lista para su uso inmediato para presiones de hasta 4000 bar
Generadores de alta presión perfectamente adaptados para nuestras herramientas de alta presión.
