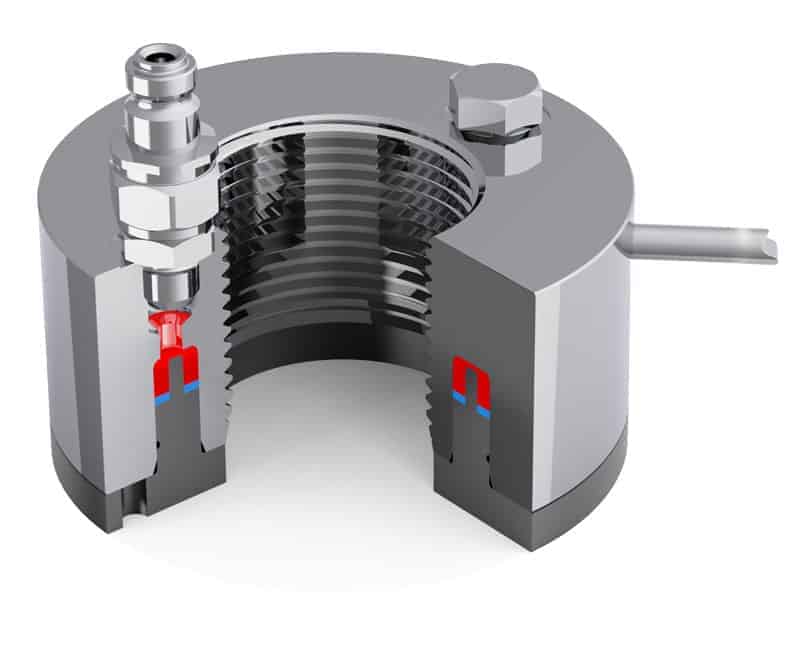

Tuerca Hidráulica PG9
Tensor de Perno Axial Utilizando Hidráulica de Alta Presión
Reducción de costos - potente - reutilizable
Las Tuercas Hidráulicas no requieren de la proyección de rosca del Perno como tensores, por lo tanto, pueden ser utilizadas en construcciones más antiguas para sustituir uniones atornilladas convencionalmente. Para grandes conexiones de perno, en particular, facilita el trabajo y aumenta la seguridad de la fuerza de tensión. En comparación con el Perno Tensor, las Tuercas Hidráulicas permiten tiempos más rápidos de cambio para las conexiones, con base a la necesidad de presionar y aflojar sobre una base regular. Esto acelera las fuerzas de carga.
HM del grupo de productos 9 se caracteriza por el hecho de la generacion de una fuerza axial y se puede mantener mediante la aplicación de presión.
- etapa única
- también se utiliza para generar fuerzas de desplazamiento axiales
- presión permanece en HM después de pre-tensado
- medio de presión: aceite o grasa
- pistón anular
Posición básica
Atornille la HM en el perno a tensar hasta que haga contacto con la superficie de la brida. La bomba de presión hidráulica, a través de una manguera flexible, alimenta de aceite el espacio entre el cilindro y el pistón. La presión hidráulica aumenta.
Pistón
Tensor de perno
Cilindro
Alargamiento y compresión
A medida que aumenta la presión hidráulica, la fuerza axial resultante alarga el Perno y comprime las bridas. De este modo, la Tuerca de bloqueo se eleva desde el Cilindro. Al llegar a la tensión deseada, la presurización se detiene.
Tuerca de bloqueo
Posicionamiento de la tuerca principal
Se consigue la fuerza de tensado y la tuerca de bloqueo se puede activar hacia abajo para ponerse en contacto con el cilindro. Con la liberación de presión de aceite, la fuerza de tensión deseada permanece en el perno de conexión. La tuerca hidráulica permanece en el perno.
Ventajas
El “ajuste-cruzado‘‘ de varios pernos en varios puntos ya no es necesario, ya que SCHAAF SSV y HM ofrecen la posibilidad de presionar todas las conexiones de los pernos de forma simultánea, con exactamente la misma fuerza de tensión. Esto también aplica cuando aumenta la fuerza de tensado.
A diferencia de los procedimientos de partida en el atornillado térmico, SCHAAF SSV y HM hacen que sea posible eliminar los diferentes vacíos entre los componentes individuales. Cada perno se puede tensar con exactamente la misma fuerza y no sobre la misma distancia.
SCHAAF SSV y HM hacen posible la aplicación de una fuerza de tensión residual por medio de la aplicación de tensión en la fuerza de la prueba, esto para determinar si se puede producir algún asentamiento del tornillo y, si es así, eliminarlo.
Con una unidad compacta y la posibilidad de intercambiar las partes relacionadas con el tamaño del perno, SCHAAF SSV también puede ser utilizada para otros tamaños de rosca.
SSV y HM ahorrarán drásticamente el tiempo necesario en aplicaciones de tensado. Este efecto se incrementa con mayores fuerzas de tensión, además con diámetros mas grandes en las roscas del perno y también con la instalación de
varios SCHAAF SSV o HM. El ahorro de tiempo de hasta 99 % es posible. Ya no es necesaria la aplicación de fuerza de torsión manualmente. Hay una serie de características de manipulación disponibles, diseñadas para facilitar el trabajo con SCHAAF Tensores de Perno y Tuercas Hidráulicas, sobre todo cuando se trata de grandes dimensiones.
Características HM PG9
- método óptimo para la generación de la misma fuerza de tensión sobre todos los pernos simultáneamente
- tiempos más cortos de puesta en marcha
Más Tuercas Hidráulicas
HM del grupo de productos 9 se caracteriza por el hecho de la generacion de una fuerza axial y se puede mantener mediante la aplicación de presión.
HM del grupo de productos 10 se caracteriza por el hecho de que la fuerza de pretensado transmitida por un pistón anular se mantiene mediante un contrabloqueo mecánico sin que el HM esté presurizado continuamente.
HM del grupo de productos 11 se caracteriza por el hecho de que la fuerza de pretensado transmitida por un pistón escalonado se mantiene mediante una parte de tuerca separada del cilindro de presión, sin que el HM esté presurizado continuamente.
HM del grupo de productos 12 se caracteriza por el hecho de que la fuerza de pretensado transmitida por un pistón escalonado se mantiene mediante un contrabloqueo mecánico sin que el HM esté presurizado continuamente.
HM del grupo de productos 13 se caracteriza por el hecho de que varios HM están integrados como un material compuesto en o sobre un anillo o similar y, por lo tanto, se pueden sujetar varias roscas de perno al mismo tiempo.
Soluciones especiales
Además de una serie de tensores de pernos y tuercas hidráulicas estandarizados, SCHAAF ya ha entregado miles de tensores de pernos axiales personalizados. El diseño de sistema CAD permite realizar soluciones para el cliente con
mucha rapidez. Basado en la técnica de pre-tensado de axiales, se han desarrollado un número de soluciones patentadas y especializadas durante los últimos años. Tensores de perno, Tuercas Hidráulicas y ExpaTen, así como
A-Loc y EcoRolls, desarrollados especialmente para trenes de laminación, todos representan una solución de sistemas al 100 %, con accesorios de SCHAAF como mangueras y generadores de alta presión.
Areas de Aplicación
Los campos de aplicación de Tensores de Perno y Tuercas Hidráulicas son ilimitados. La gran cantidad de soluciones para los usuarios se han traducido en un gran número de diferentes diseños. Por esta razón no siempre es posible clasificar todos los Tensores de Perno y Tuercas Hidráulicas en un específico grupo de productos. Por ejemplo, la fuerza de tensado se puede transmitir mediante un hilo o por una bayoneta. Por favor, ponte en contacto con nosotros para tu requerimiento especial.
Sello de Calidad
La calidad de todas las herramientas de Tensores de Perno y Tuercas Hidráulicas se comprueba mediante el material, dimensiones, funcionamiento correcto, y resistencia a la presión. Todos nuestros productos están sujetos a medidas de calidad durante su fabricación y son entregados con documentación detallada.
Servicios
SSV y HM son, por supuesto, entregados empacados y, listos para su instalación y funcionamiento.
SCHAAF SSV y HM son fáciles de usar y además de confiables se fabrican de acuerdo con el más alto nivel de conocimientos técnicos. Nuestro altamente motivado equipo estará encantado de entrenar a su personal en el manejo general del equipo de alta presión, ya sea en nuestras instalaciones o en las suyas, si así lo prefiere.
Equipo compatible adicional
Bomba de palanca manual completamente ensamblada y lista para su uso inmediato para presiones de hasta 4000 bar
Generadores de alta presión perfectamente adaptados para nuestras herramientas de alta presión.
