MDS

Sistema de Montaje de Documentación para el control y supervisión del proceso axial hidráulico de sujeción de pernos.

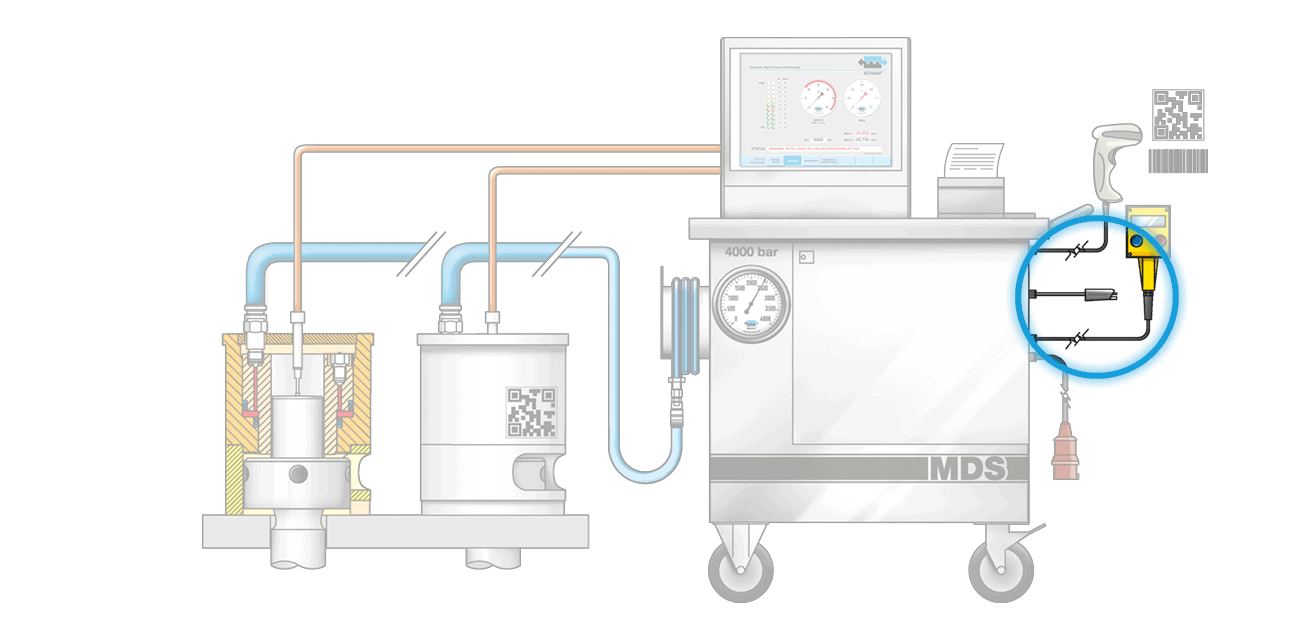

El Sistema de Montaje de Documentación SCHAAF (MDS) es un generador de presión que documenta el proceso de tensión en articulaciones de perno. Esto asegura y verifica el 100% de calidad en la unión. La homogeneidad de los materiales es monitorizada (de acuerdo a la ley de Hooke) durante la generación de fuerza de pre-tensión. Esto implica el monitoreo de la presión y elongación. Todos los parámetros de calidad adicionales se pueden especificar individualmente y el sistema cumple con las especificaciones de tensión y se apaga automáticamente cuando aparece un error
máquina MDS

Ventajas

  • 100% de calidad documentada en conexiones de perno
  • Incremento de seguridad en el trabajo gracias al constante monitoreo de las características de presión y alargue (conforme a la ley de Hooke)
  • Desconexión automática en caso de errores en procesos
  • Garantiza la carga correcta hacia el perno
  • Capacidad de probar que la generación de fuerza de pre-tensado es la correcta en caso de daños, esto gracias al registro documentado de las posiciones de tensión, presiones y el procedimiento de sujeción
  • Auto-monitoreo de la MDS por medio de una auto-prueba integral y monitoreo transmisor de presión redundante
  • Interfaz de usuario sencilla, clara y cómoda que te guiara durante el proceso
  • Control automático de múltiples circuitos de presión de conformidad con los diferentes programas de generación de fuerza de pre-tensado
  • Se pueden almacenar más de 60000 conjuntos originales de datos de los parámetros de ajuste
  • Introducción de parámetros protegidos por contraseña
  • Simplemente copia y pega de nuevo los conjuntos de datos para las nuevas condiciones del perno
  • Unidades móviles o fijas
  • Guía del operador en idioma seleccionable
  • Servicio de por vida con intervalos de mantenimiento fáciles de usar
  • Herramienta con indicador de servicio integral (TSI)
  • Herramienta opcional del sistema de gestión (TMS)
  • Ideal para montaje individual o en serie, rápida generación de la fuerza de pre-tensado
  • Muestra de datos como diagrama o tabla
  • Muestra de datos con garantía de calidad hacia el cliente
  • Generación de precisión con una tolerancia
  • de ± 10 bar a 4000 bar. Rango de presión más preciso en varios rangos de presión de acuerdo a los requisitos del cliente.
  • Sistema con capacidad casi ilimitada para el archivo de procesos individuales o completos de tensión de pernos
  • Los errores de montaje se eliminan debido a una integrada guía de procesose
  • Altos valores de ciclo de carga y larga vida útil
  • Programas tensores e informes se pueden transferir a través de USB o de LAN
Cárter del edificio del motor (vía)

Adecuado para la fabricación de motores

El Sistema de Montaje de Documentación SCHAAF (MDS) es un generador de presión que documenta el proceso de tensión en articulaciones de perno. Esto asegura y verifica el 100% de calidad en la unión. La homogeneidad de los materiales es monitorizada (de acuerdo a la ley de Hooke) durante la generación de fuerza de pre-tensión. Esto implica el monitoreo de la presión y elongación. Todos los parámetros de calidad adicionales se pueden especificar individualmente y el sistema cumple con las especificaciones de tensión y se apaga automáticamente cuando aparece un error

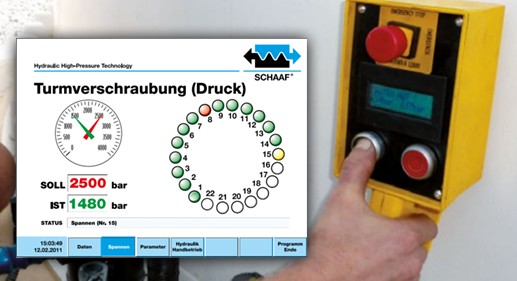

atornillado de torres (presión)

Adecuado para la industria de energía eólica

El Sistema de Montaje de Documentación SCHAAF (MDS) está optimizado para aplicaciones móviles y estándar en la construcción y mantenimiento de instalaciones de energía eólica. Tan pronto como se introducen los parámetros las condiciones están disponibles para el operador. La visualización de texto asegura que el operador pueda hacer un ensamblaje 100% confiable, incluso en condiciones difíciles. Todos los casos se guardan en el sistema de guía de montaje, de este modo incluso los trabajadores sin experiencia pueden conseguir una calidad de 100% durante el ensamblaje.
Brida de turbina de conexión bridada (vía)

Adecuado para la fabricación de turbinas

El Sistema de Montaje de Documentación SCHAAF (MDS) es controlado por una base de datos digital específica e instalada en cada turbina. Se accede a todos los datos del proceso mediante la base de datos digital y se documenta todo el proceso de tensión, incluso en el caso de un aumento escalonado en la fuerza de pre-tensión. La operación se lleva a cabo por medio de un control remoto separado para cada unidad y se puede ejecutar desde largas distancias debido a su amplia pantalla. La presurización de los valores específicos se efectúa con gran rapidez gracias a que el equipo de alta presión SCHAAF tiene una muy alta capacidad de flujo.

Todas las unidades generadoras de presión

Unidad de alta presión electro-hidráulica hasta 3.000 bar con diseño compacto
Bomba de alta presión electro-hidráulica para altas velocidades de flujo y salidas de hasta 4000 bar

MDS

Sistema de Montaje de Documentación para el control y supervisión del proceso axial hidráulico de sujeción de pernos.
Sistema de documentación de montaje móvil
Sistema de regulación y control de alta presión electrohidráulico de dos circuitos para presionar y aflojar de forma totalmente automática los cubos de los ejes

FSE

Sistema para una conexión no positiva entre el eje y el anillo de rodillos

Bomba hidroneumática lista para usar hasta 2.500 y 4.000 bar de presión hidráulica
Variantes de diseño de MDS

Versiones

  • Impresora a color o en blanco y negro
  • Control de mando a distancia con pantalla
  • Interfaz LAN/W-LAN/USB
  • Control remoto para un mantenimiento remoto
  • Interfaz TMS (Sistema de Manejo de la Herramienta)
  • Interfaz de TSI (Indicador de Servicio de la Herramienta)
  • Sensores operados a distancia
  • Sensores integrados en los tensores de pernos o se suministran separadamente
  • Especificaciones de datos sobre los pernos mediante la interfaz SAP, base de datos, interfaz USB o copiar y pegar
  • Tipo de diseño 1-3K para el control separado de múltiples circuitos de presión independientes
  • Control de torque y ángulo de rotación para tensores de perno con función motorizada de reajuste automático
  • Color opcional al equipo usado

Areas de Aplicación

SCHAAF MDS es ideal para:
  • Generar una fuerza de pre-tensado de perno con una secuencia 100% operativa, además donde la seguridad y registro de datos sean requeridos
  • Construcción de motores: Rodamiento principal, biela de rodamiento, cabeza del cilindro
  • Plantas de energía: por ejemplo, turbinas y compresores
  • Conexiones con pernos de corona: por ejemplo, plantas de energía eólica
  • Accesorios para torre: por ejemplo, grúas de construcción
  • Ingeniería mecánica general
Qualität

Sello de Calidad

En todos los MDS se comprueba la seguridad del proceso al 100%. Durante la gestión de un pedido, se siguen todas medidas de calidad y seguridad, además el pedido se entrega con una extensa documentación.



Serviceleistung

Servicios

SCHAAF MDS son fáciles de usar, fiables y fabricados de acuerdo con el más alto nivel de conocimientos técnicos. Nuestro personal altamente motivado estará encantado de entrenar a tu personal en el manejo y operación general de las unidades. De esta manera todos los procesos y parámetros podrán ser ingresados de manera óptima, con el fin de lograr un máximo monitoreo y seguridad. Por supuesto, el MDS se entrega listo para su uso.

Equipo compatible adicional

Bomba de palanca manual completamente ensamblada y lista para su uso inmediato para presiones de hasta 4000 bar

Generadores de alta presión perfectamente adaptados para nuestras herramientas de alta presión.

Accesorios hidráulicos de alta presión especialmente adaptados a la función.
